产品特点：

 主机和天线一体化设计，体积小、重量轻、功耗低；

 主机和电脑无线连接，操作便捷；

 实现实时数据采集和显示；

 软件界面简洁，操作简便，上手快；

 多频段天线可选，应用范围广；

 分析软件操作简单，结果判读准确；

 探测精度高，定位准确；

 内置超大容量电池，续航时间长；

 人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。

技术参数：

采样频率：0.2-100GHz可调；

时窗范围：1ns～20000ns，连续可调；

采样点数：32～32767样点扫描，可选；

扫描速率：200线/秒；

A/D转换：18bit；

连续工作时间：≥6小时；

整机功耗：＜16 W；

信噪比：优于120dB；

采集时速：> 60km/h@5cm水平采样间距（道间距）；

最小采样间隔：＜10ps；

测量方式：逐点测量、距离触发测量、连续测量三种测量方式；

显示方式：伪彩图、堆积波形或灰度图；

工作温度：-30℃～+70℃；

工作电压：10-15V DC；

无线数据传输距离：大于50 m；

有线通讯：以太网，100Mbps；

重量：≤10kg。

天线类型：

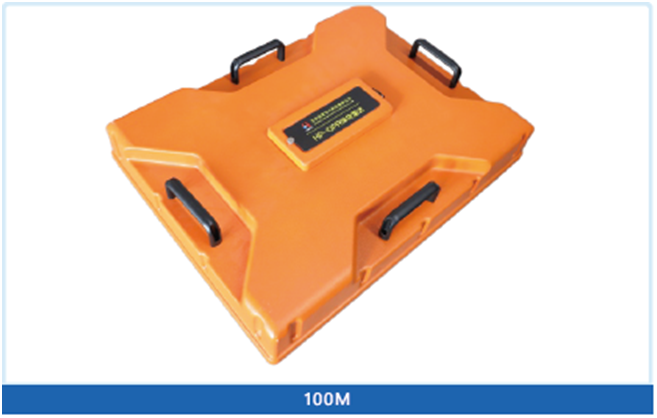

100MHz ：超前地质预报、浅层地质工程勘察、管线探测、渗漏探测；

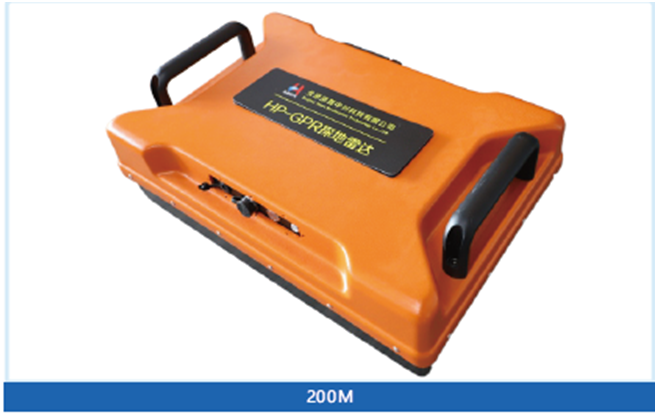

200MHz ：浅层地质工程勘察、管线探测、渗漏探测；

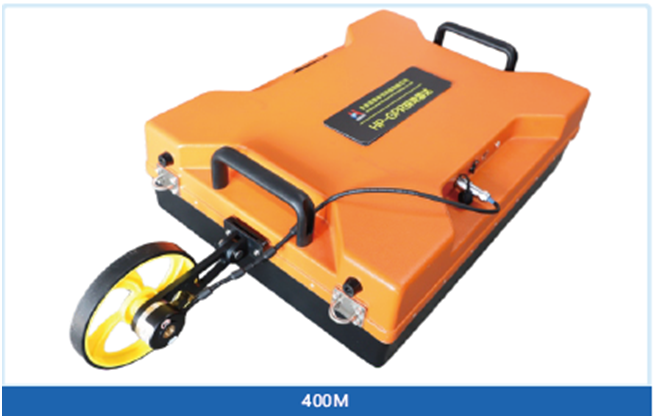

400MHz ：衬砌（支护）厚度，支护（衬砌）背后的空洞、回填密实度、挡墙缺陷检测；

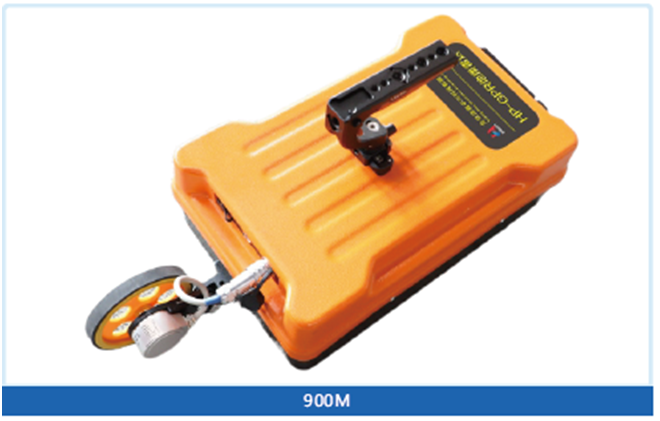

900MHz ：隧道衬砌（支护）厚度、钢筋网格尺寸、桥梁缺陷、路基路面厚度等检测；

1.5GHz：混凝土、钢筋、桥梁缺陷、路基路面厚度等检测；

2.0GHz ：混凝土、钢筋、桥梁缺陷、路面厚度等检测。

参考依据：

JT/T 940-2014《公路断面探伤及结构层厚度探地雷达》

JJG (交通) 124-2023《公路断面探伤及结构层厚度探地雷达检定规程》

GB 50021-2001（2009 版）《岩土工程勘察规范》

GB 50982-2014《建筑与桥梁结构监测技术规范》

JTG/T 3374-02—2020《公路隧道超前地质预报技术规程》

JTG/T 3222—2020《公路工程物探规程》

JTG/T 3660-2020《公路隧道施工技术规范》

JTG F80/1-2017《公路工程质量检验评定标准》

TB 10027-2014《铁路隧道超前地质预报技术规程》

TB 10013-2023《铁路工程物理勘探规范》
